鋼材知識(shí)news
NAK80是什么材質(zhì)硬度多少
模具鋼NAK80：
常溫下的力學(xué)性能bai20℃）硬度：du41HRC?0.2%降伏強(qiáng)度：zhi103kgf/平方mm（147Ksi）。dao
抗拉強(qiáng)度：128kgf/平方mm（147Ksi）?斷面縮率：38.0%?伸長率：15.6%?沖擊值：U-notch,20℃） 2.0Kgf-m/平方cm(151bf-ft)縱向。
擴(kuò)展資料：
典型應(yīng)用舉例：
1）鏡面拋光模具，防灰塵，電視機(jī)濾光板，化妝品盒，精密皺紋加工模具；
2）辦公自動(dòng)化設(shè)備，汽車零件放電加工模具；
3）透明產(chǎn)品或要求光潔度的產(chǎn)品，如汽車頂燈、冰箱蔬菜盒、照明燈等透明產(chǎn)品模具。

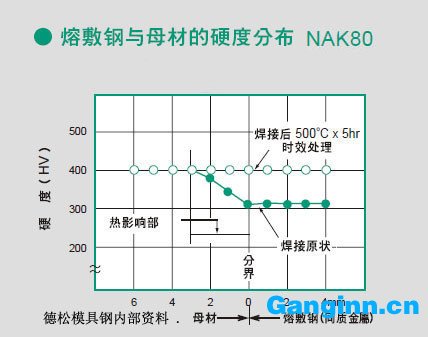

熱處理工藝
采用“熱加工鍛造成型→淬火→回火”三步法工藝流程，生產(chǎn)硬度范圍37——43HRC的NAK80析出強(qiáng)化塑料模具鋼成品，本預(yù)硬化處理工藝有效解決了模具鋼預(yù)硬化處理時(shí)間長、生產(chǎn)效率低的問題。
淬火、回火規(guī)范：淬火溫度840——870℃，回火溫度200——500℃，硬度50——55HRC； 氣體軟氮化規(guī)范：軟氮化溫度520℃，時(shí)間5H，表面硬度可達(dá)750HV。
模具鋼分為國產(chǎn)和進(jìn)口的價(jià)格區(qū)間也不同，考慮到鋼材在一定時(shí)間段內(nèi)的價(jià)格浮動(dòng)，您可以咨詢一下盈鋼金屬客服，得到實(shí)時(shí)鋼材報(bào)價(jià)！
